註：更多詳情請下載附件瀏覽

YBKJ-980S 電能質量監測GATE.pdf

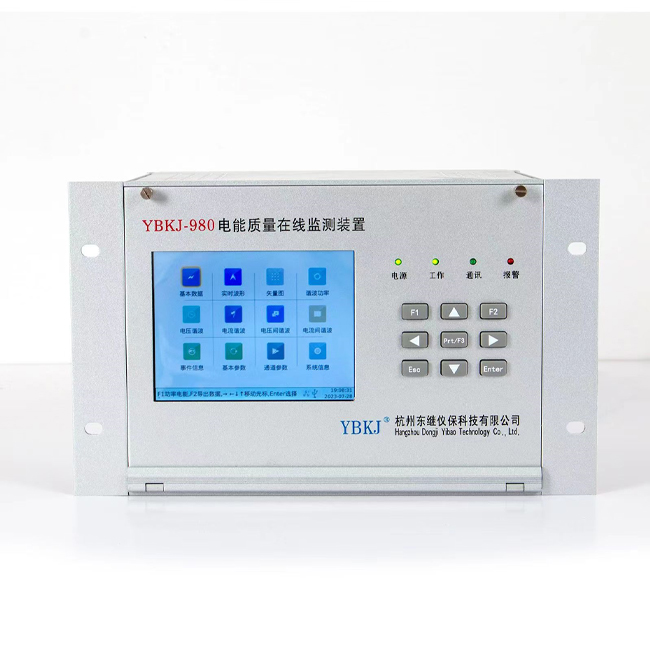

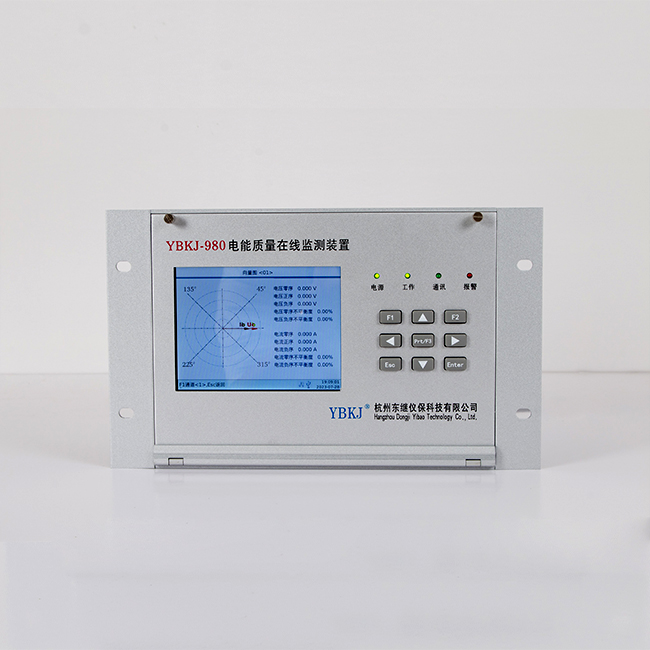

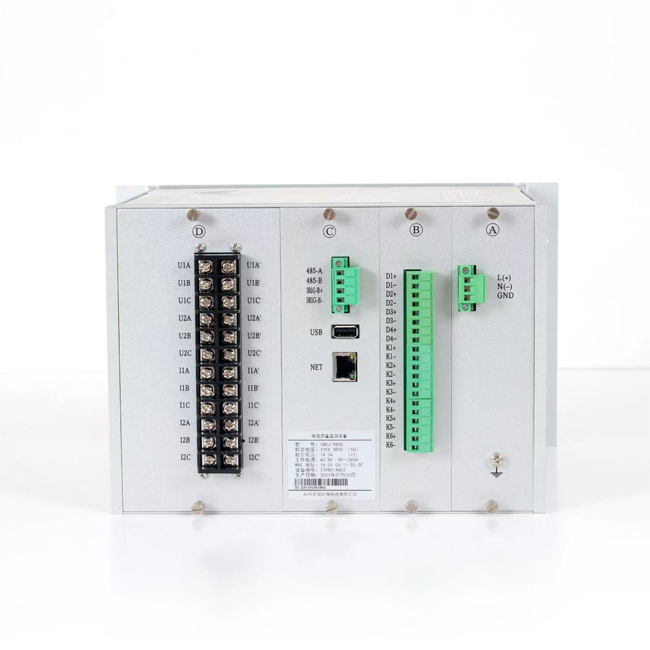

YBKJ-980S電能質量在線監測GATE配置有5.6〞的彩色LCD顯示屏，分辨率達640*480，可以圖形方式顯示電能質量數據。同時面板上設有八個LED信號燈，可作為電源、運行、通訊和電能質量指標越限時的告警信號指示。面板上還設有九個按鍵作為人機操作的接口，通過按鍵操作，可在LCD顯示屏上進行查看、修改、設置等操作。

監測GATE特點：

我公司研制的YBKJ-980S電能質量在線監測GATE，ARM加DSP數據采集板模式， DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處於國內先進水平。

ARM用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用LINUX嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。

DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；

大容量的存儲空間，滿足電能質量在線監測GATE對數據存儲的要求，可保存最長1年的歷史數據掉電不丟失。

采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

強大的通訊接口，GATE配置了工業以太網，通訊速率高達100Mbps，還配置有RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；

核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量在線監測GATE的EMC的要求。

在監測功能方面，GATE除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。

監測GATE的主要功能

基本監測指標：

電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；

電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

諧波（2～65次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。

高級監測指標：間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓。

顯示功能：

GATE面板上帶有大屏幕彩色LCD顯示屏，實時顯示電能質量監測指標的數據。

設置功能：可對GATE基本參數、越限參數進行設置、修改和查看，並設有密碼保護。

記錄存儲功能：GATE內置TF卡，可對基本監測指標和高級監測指標實時保存，實時數據在GATE上最長保存時間為1年，之後按“先進先出”原則更新。

統計功能：GATE具有對主要監測指標的在線統計功能，可統計分鐘內監測指標的三秒平均值。

通訊功能：GATE提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。

對時功能：監測GATE具備網絡對時功能，可保持與遠方管理中心的時鐘壹致。同時具備B碼對時功能，保證GATE時鐘的準確性。

事件觸發記錄功能：可根據設定事件觸發閾值，記錄事件觸發記錄並保存事件日誌以供查詢。

監測GATE主要技術指標

1) 電壓最大允許誤差：±0.1%

2) 電流最大允許誤差：±0.1%

3) 頻率最大允許誤差：±0.01Hz

頻率測量範圍：42.5Hz～57.5Hz

4)三相電壓負序不平衡度最大允許誤差：±0.15%

三相電流不平衡度最大允許誤差：±1％

5) 閃變最大允許誤差：±5%

電壓波動最大允許誤差：±5%

6)諧波最大允許誤差：A級

間諧波最大允許誤差：A級

表中 1．Un為標稱電壓，Uh為諧波電壓測量量；In為額定電流，Ih為諧波電流測量量。

2．A級儀器頻率測量範圍為0～2500Hz，用於較精確的測量，儀器的相角測量誤差小於等於±5°或±1×h°

7) 間諧波：要求同諧波；

監測GATE電氣性能及其它技術指標

1〕工作電源

           交流：220V±20% ；50Hz±2.5Hz；諧波畸變率不大於15％

或直流：220V±20%，紋波系數不大於5%

2〕電流信號輸入

       輸入方式：電流互感器輸入；

       額定值In：1A、5A；

       測量範圍：5mA～1.2A、10mA～6A

       功率消耗：不大於0.5VA/路；

       過載能力：4In     連續工作；

                       10In    允許1s。

3〕電壓信號輸入

       輸入方式：電壓互感器輸入、直接輸入法；

       額定值Un：57.7V/100V、220V/380V；

       測量範圍：5V～120V、10V～420V；

功率消耗：不大於0.5VA/路；

       過載能力：1.2Un 連續工作；

                       4Un    允許1s。

輸入阻抗：大於100kΩ。

4〕開關量輸入、輸出

開關量輸入標稱電壓：DC 12V外激勵

開關量輸出方式：電磁式繼電器輸出

開關量輸出接通容量：8A連續，250V AC / 24V DC

特別提示：越限報警為常開幹節點，失電報警為常閉幹節點。

5〕安全性能

♦ 絕緣強度

GATE能承受有效值為2500V、頻率為50Hz、歷時1min 的絕緣強度試驗，而無擊穿和閃絡現象。

♦ 絕緣電阻

用開路電壓為500V 的兆歐表測量GATE的絕緣電阻值，正常試驗大氣條件下各等級的各回路絕緣電阻不小於20MΩ。

♦沖擊電壓

在正常試驗大氣條件下，GATE的電源輸入回路、交流輸入回路、輸出觸點回路對地以

及回路之間能承受1.2/50μs 的標準雷電波的短時沖擊電壓試驗，開路試驗電壓6kV。

♦耐濕熱性能

GATE應能承受GB/T 2423.9-2001規定的恒定濕熱試驗。試驗溫度+40℃±2℃、相對濕度(93±3)％，試驗時間為48小時，在試驗結束前2小時內，用500V直流兆歐表，測量各外引帶電回路部分外露非帶電金屬部分及外殼之間、以及電氣上無聯系的各回路之間的絕緣電阻應不小於1.5MΩ；介質耐壓強度不低於表1規定的介質強度試驗電壓幅值的75％。

〕電磁兼容性能

♦靜電放電抗擾度

通過GB/T 17626.2-1998規定的嚴酷等級為IV級的靜電放電抗擾度試驗。

♦射頻電磁場輻射抗擾度

通過GB/T 17626.3-1998規定的嚴酷等級為III級的射頻電磁場輻射抗擾度試驗。

♦快速瞬變脈沖群抗擾度

通過GB/T 17626.4-1998規定的嚴酷等級為IV級的快速瞬變脈沖群抗擾度試驗。

♦脈沖群抗擾度

通過GB/T 17626.12-1998規定頻率為100kHz和1MHz嚴酷等級為III級的脈沖群抗擾度試驗。

♦浪湧（沖擊）抗擾度

通過GB/T 17626.5-1998規定1.2/50us嚴酷等級為III級的浪湧抗擾度試驗。

〕機械性能

♦振動

GATE能承受 GB/T 11287-2000 中3.2.1及3.2.2規定的嚴酷等級為I級的振動耐久能力試驗。

♦沖擊

GATE能承受GB/T14537－1993中4.2.1及4.2.2規定的嚴酷等級為I級的沖擊響應試驗。

♦碰撞

GATE能承受GB/T14537-93中4.3規定的嚴酷等級為I級的碰撞試驗。
